全焊接板式换热器，整个板片束**采用特种不锈钢材质，由氩弧焊焊接而成，不采用任何非金属材料进行密封，具有较高的耐温、耐压和耐腐蚀性能，适用于常规板式换热器不能应用的大多数换热工艺场合，是集可拆板式换热器和管壳式换热器优点于一身换热设备。

其换热板片由特制模具压制而成，表面光滑不易结垢，其特殊的波纹设计使流体在较低的流速下也能产生湍流，传热效率高，结构紧凑，使用便捷，在石油、化工、钢厂、电厂、冶金等工业领域得到广泛应用。

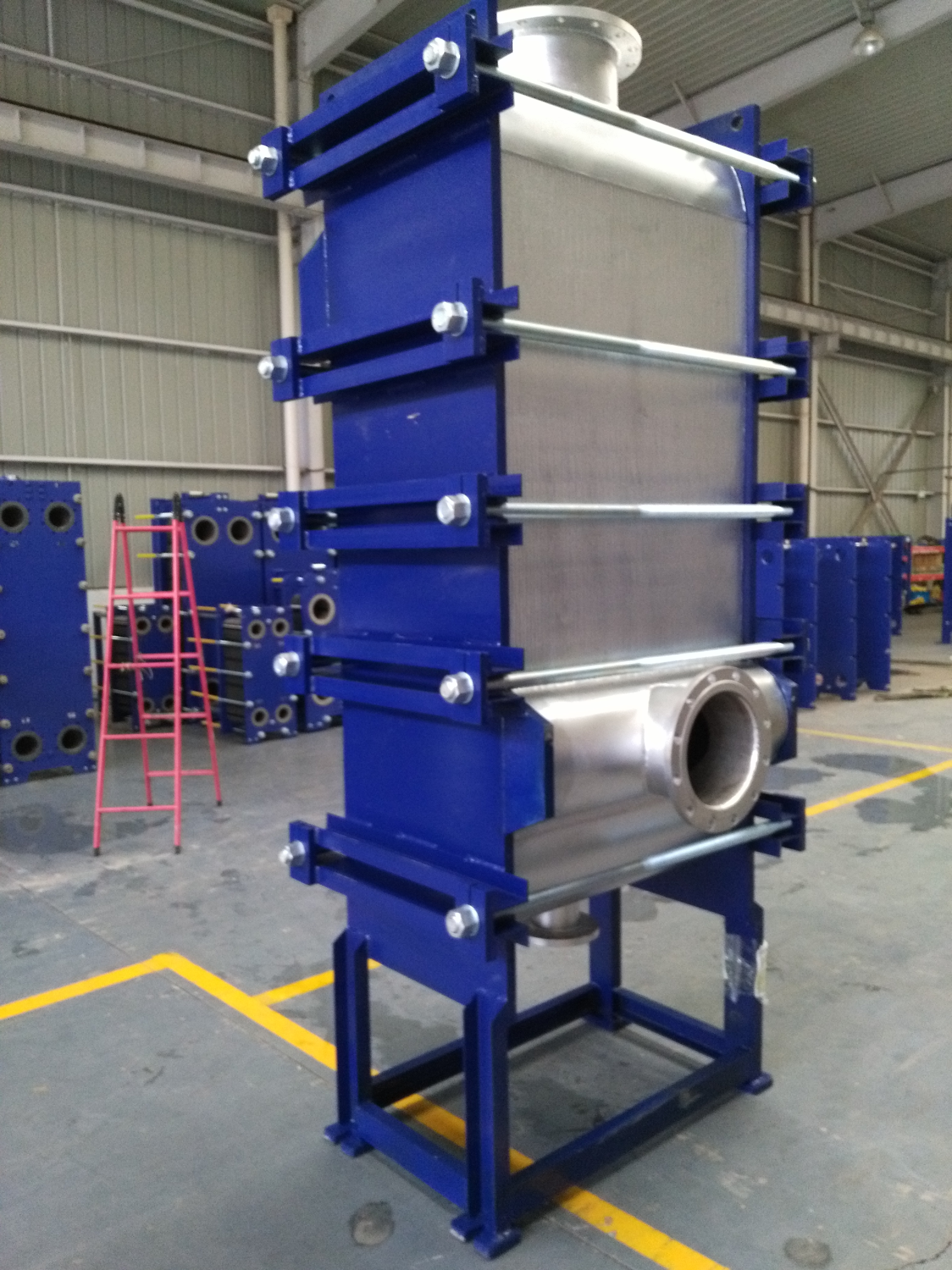

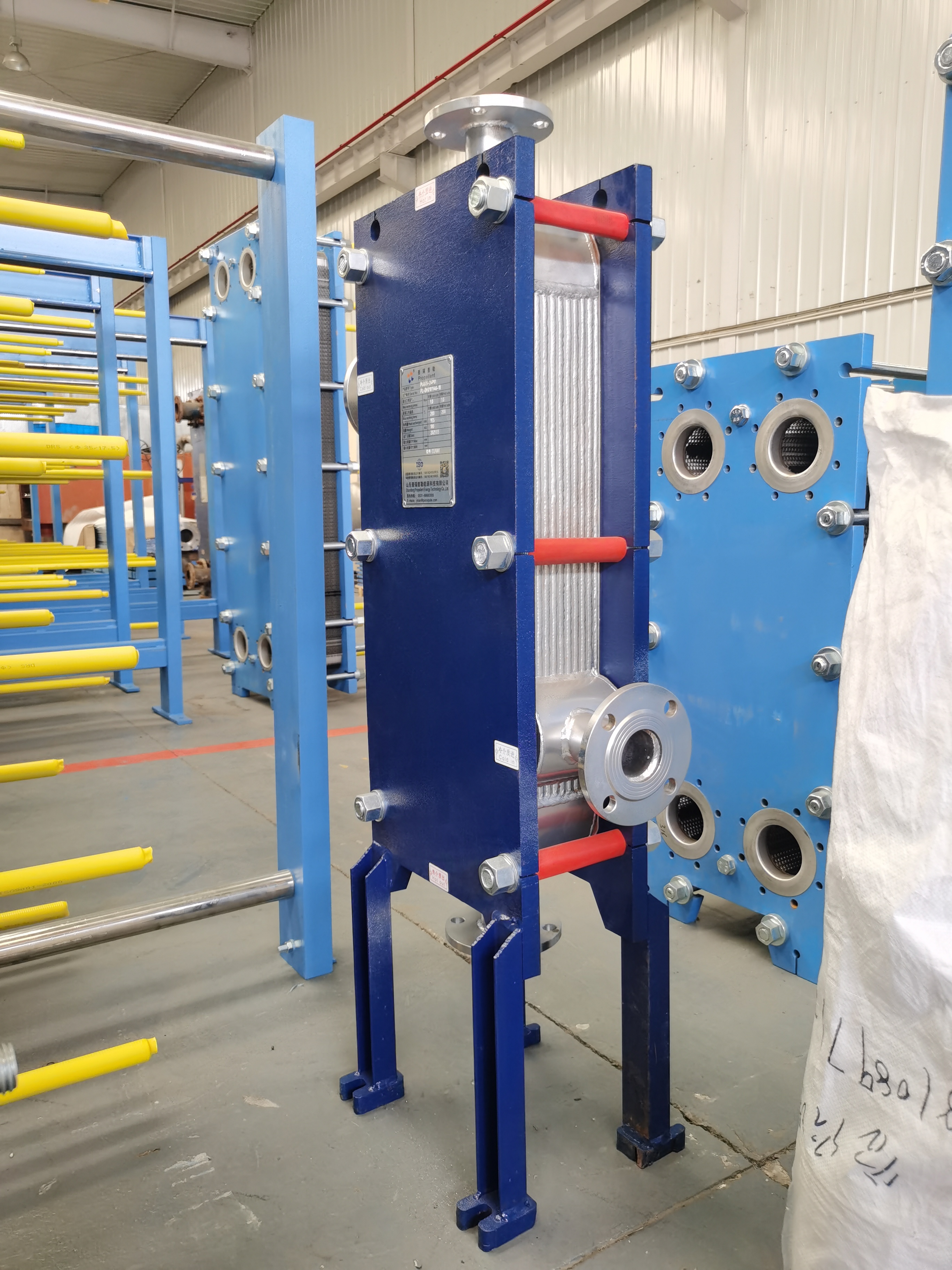

从外观来看，可拆板式换热器是可以直接拆卸的，通常四个进出口位置都在同一侧框架板上，而全焊接板式换热器的四个口则是侧面的上下和左右位置，框架本身是不开孔。

全焊接板式换热器的特点：

1、传热效率高

在板片结构上，采用了特殊的波纹结构形状和间距，流体流动形态复杂，在较低的流速下即可产生强烈的湍流，使其传热能力在**程度上得到了发挥，得到较高的传热性能。与管壳式换热器相比，总传热系数为管壳式的3—5倍；在相同的换热条件下，其换热面积仅为管壳式的1/3—1/4；此外，全焊接板式换热器的污垢系数**仅为列管式换热器的1/5，换热性能更佳。

2、适用范围广

其特殊的全焊接工艺，不需要非金属材料进行密封，结构设计多样化，在较高的温度、压力下均可适用。

3、压力损失小

特殊的板片波纹结构，使流体充满板片之间形成的流道，所有的板片表面都参与了热交换，介质在流道中可以实现无死区的流动，在**程度上可以减少动能的消耗，节省了运行成本。

4、结垢紧凑、占地面积小

全焊接板式换热器结构紧凑，适用空间条件伸缩范围大。单位面积内的换热面积为管壳式的2—5倍，也不需要预留抽出管束的维修空间，实现同样的换热任务时，全焊接板式换热器的占地面积约为管壳式换热器的1/6—1/10，可以大大减少基建投资费用。

5、不易结垢

换热板片四周焊接，在运行过程中，受热应力的影响和制约，使板片内侧自由伸缩，所以板片表面不容易结垢。
