锅炉房工艺布置的内容包括各种工艺设备及管道、燃料储运和水、烟、灰渣排放设施的布置；还应提出锅炉房区域内的建筑物和构筑物的布置方案。锅炉房布置应应满足各种设备的工作安全可靠，运行管理和安装检修便利；同时还应节省用地用材提高建设和运行的经济性。

1. 锅炉房建筑

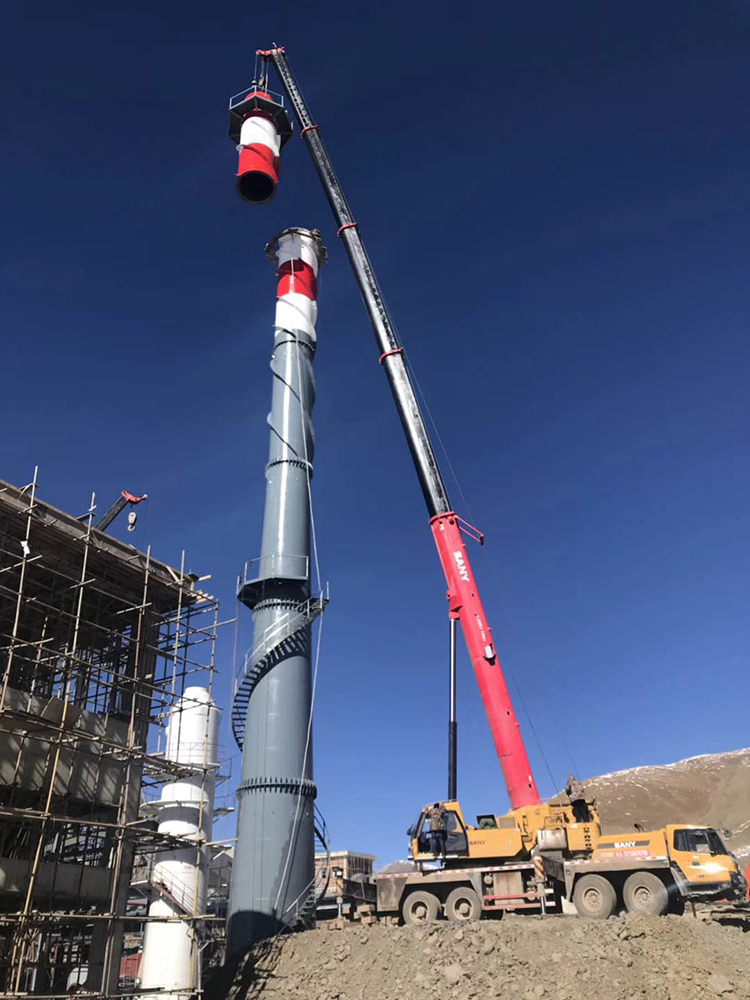

锅炉房的建筑物和烟囱、水池等构筑物由土建专业设计，但工艺设计者应根据工艺过程的需要，提出基本形式，主要控制尺寸和有关要求。

A,锅炉房的组成

锅炉房包括设置锅炉的锅炉间，设置给水、水处理、送引风、运燃料除灰等辅助设备的辅助间，化验室以及值班、更衣、浴室和厕所等生活用房。容量较大的锅炉房（通常是指6-50t/锅炉的锅炉房），还包括变配电用房，仪表操作间、机修间和办公用房。

布置锅炉和辅助设备的建筑根据设备特点按实际需要设备，化验室和上述生活用房一般均应设备。

当锅炉房作为一个车间进行管理时，还应配备办公室，日常检修用的机修间，材料备品贮藏间等用房。

当蒸汽锅炉房供热水时，换热设备、热水循环泵和补给泵等设备一般也统一布置在锅炉房内。

B,锅炉房建筑安全要求

锅炉属于爆炸危险的承压设备，锅炉房的设计必须严格执行国家有关规定。

监察规程规定，“锅炉一般应装在单独建造的锅炉房内，不得设置在人口密集的楼房内或与其贴邻。”锅炉房若设置在主体建筑以外的附属建筑物内，或与住宅、生产厂房相连时，对锅炉的压力和蒸发量都有极严格的限制。

锅炉房应为一、二级耐火等级的建筑，但总额定蒸发量不超过4t/h的燃煤锅炉房可采用三级耐火等级建筑。

锅炉房与相邻建筑物之间应留有防火间距，具体要求与建筑物的耐火等级有关。露天或半露天燃料场与锅炉房或相邻建筑物之间的防火间距，当燃料总贮量为100-5000t时，对一、二级耐火等级的建筑物为6m,三级为8m;当总贮量超过5000t时，上述间距各加大2m.

出于安全方面的考虑，锅炉房应采用轻型屋顶，门的数量和开向也有要求。

锅炉房地面应平整无台阶。为防止积水，底层地面应高于室外地面。设备布置在地下室时，应有可靠的排水设施。

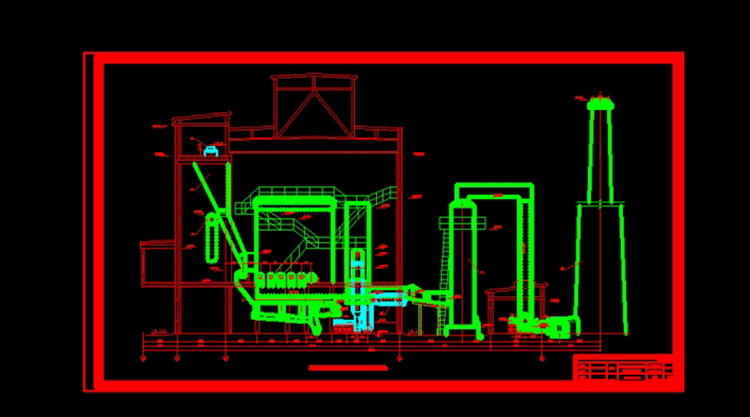

C，锅炉房建筑布置形式

锅炉房设备可作室内布置或露天布置。露天布置节省土建投资，排尘排热条件好，但设备防护条件要求高，操作条件较……

锅炉房作单层布置还是双层布置，主要取决于锅炉产品的设备、燃烧设备和受热面布置方式。当前，额定蒸发量不超4t/h的锅炉，一般作单层布置；额定蒸发量大于或等于6t/h的锅炉，一般作双层布置。单层布置时节省土建投资，操作比较方便；但占地较大，除渣设备布置在地下，可作可靠性和检修条件较差。

新建锅炉房一般附近应留有扩建的可能性，因此，布置给水设备、水处理设备和换热设备的辅助间和化验、生活用房常设备于锅炉房的一端，这一端称为固定端，另一羰作为扩建端。辅助间根据锅炉房规模和需要，可以单层、双层或三层布置。机械化运煤除渣设备由固定端进出，以免扩建时影响原有的锅炉的运行，减少设备的拆装工作。

锅炉房内的仪表控制室、化验室、生活用房、变配电用房、燃料通廊等房间应分隔布置，而且仪表控制室应设备在操作层，化验室布置在采光好、噪声和振动影响小的部位。

水处理、给水、换热器、送引风等辅助设备，原则上可以不分隔，与锅炉布置在同一房间内，但目前**采用高速风机，噪声大，通常把风机隔开布置。由于运行管理方面的原因，锅炉设备难以保持完好状态，负压锅炉在运行中常出现正压，锅炉间灰尘较多，因此，辅助间常与锅炉间隔开布置。

除尘器和引风机根据流程布置在锅炉间的后面。单层布置的锅炉房，为了降低锅炉间的噪声，送风机也往往和引风机一起布置在风机间内。风机间一般紧贴锅炉间后墙，也可在除尘器后作单独的风机间，而除尘器则露天布置。

锅炉的工作面应有较好的朝向，并避免太阳西晒。

排污减温池、水处理区剂库、各类箱罐一般设置在锅炉房的后面。

锅炉房设有地下凝结水箱时，应尽时采用半地下建筑，以便于采光和通风。

锅炉房的建设布置应满足工艺布置的要求，而工艺布置也要考虑建筑设计的合理性。锅炉房的柱距、跨度和层高等主要尺寸应尽量符合建筑房一模数制。对于装配式或部分装配式钢筋混凝土结构，当跨度小于18m时，跨度采用3m的倍数；>18m时，采用6m的倍数，厂房柱距则采用6m或其倍数。自地面至柱顶高度或层高应为300mm的倍数，层面坡度一般采用1：5或1：10.门窗洞口采用300m的倍数。
